產品型號： Q644F
產品口徑： DN15～300
產品壓力： 1.0MPa～1.6MPa
產品材質： 鑄鋼、不銹鋼等

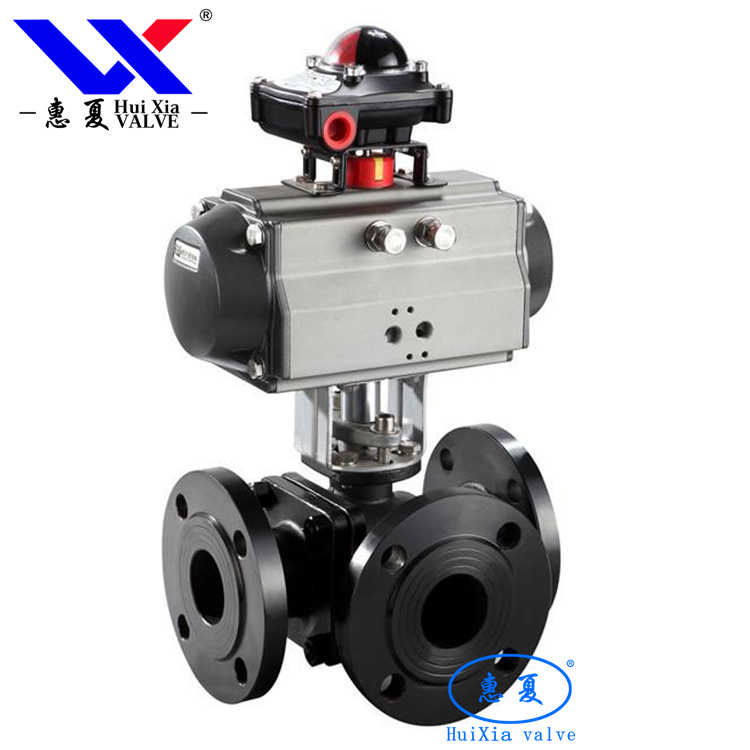

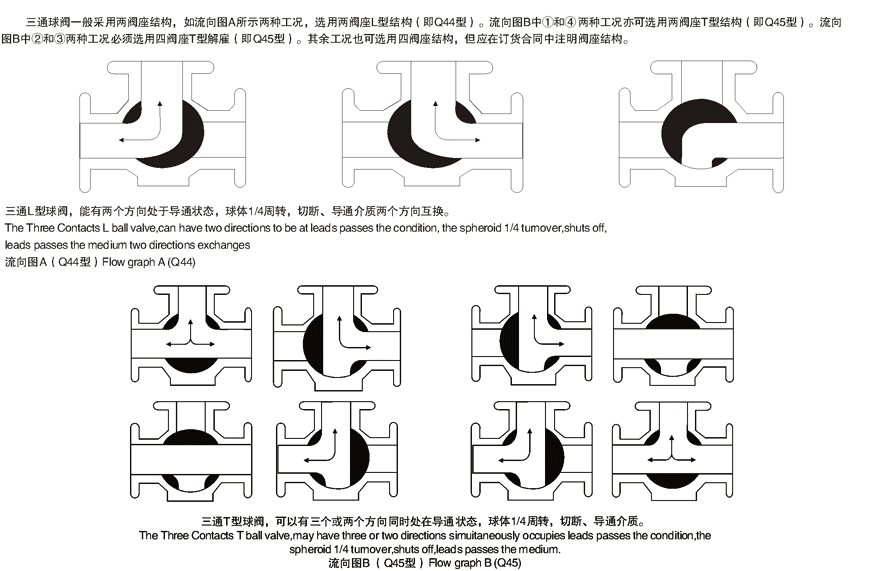

Q644氣動法蘭L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
產品特點：
2、 緊密可靠、密封性好，在真空系統中也已廣泛使用。
3、 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
4、 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
5、氣動三通球閥、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
6、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
產品零部件材料：
|
執行器技術參數 |
閥體參數 |
|
氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100～300mm |
|
輸出力矩 |
3～10000N·M |
公稱壓力 |
PN0.1～1.6MPa |
|
任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
304/316不銹鋼 |
|
零件材料 |
殼體：鋁合金表面陽極化處理。
端蓋：鋁合金表面噴塑處理。
活塞/齒條：鋁合金 |
閥體材質 |
球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
|
密封O型圈 |
丁睛橡膠=NBR70 |
球體材質 |
碳鋼、304/316/316L不銹鋼 |
|
軸承墊圈/導環 |
塑料 |
閥座密封 |
F4、金屬密封 |
|
動作時間 |
1-5秒 |
結構形式 |
中線偏心 |
|
環境溫度 |
-20°～90° |
溫度 |
F4≤180℃、金屬密封≤425℃ |
|
氣動附件 |
電磁閥、電氣定位器、
限位開關、氣源處理三聯件
（有減壓器、過濾器、油霧器）
手輪機構。 |
適用介質 |
紙漿、礦漿、煤漿、水、石油、粘性流體等 |
|
特點 |
超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1 |
特點 |
防卡死、阻力小、動作穩定 |
